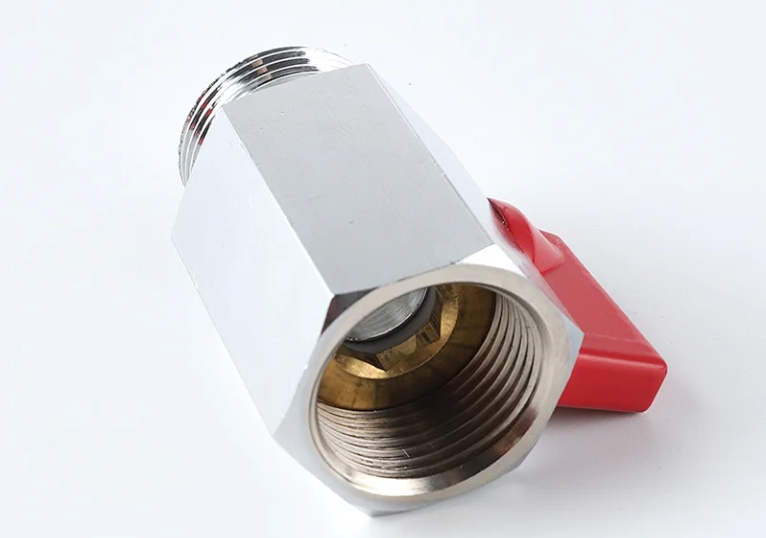

Van bi là một loại van một phần tư được sử dụng để kiểm soát dòng chảy của chất lỏng, điển hình là trong hệ thống ống nước và các ứng dụng công nghiệp. Tên của nó bắt nguồn từ đĩa hình quả cầu bên trong van, có nhiệm vụ điều chỉnh dòng chảy. Quả bóng có một lỗ hoặc lỗ khoan xuyên qua tâm của nó và khi van ở vị trí mở, lỗ khoan này thẳng hàng với đường dẫn dòng chảy, cho phép chất lỏng đi qua. Ngược lại, khi van ở vị trí đóng, lỗ khoan quay vuông góc với đường dẫn dòng chảy, chặn dòng chất lỏng.

Van bi được biết đến vì tính đơn giản và độ tin cậy của chúng. Chúng rất dễ vận hành, chỉ cần xoay tay cầm hoặc cần gạt 90 độ để chuyển từ mở hoàn toàn sang đóng hoàn toàn. Hoạt động nhanh chóng và đơn giản này khiến chúng trở nên lý tưởng cho các ứng dụng cần kiểm soát nhanh dòng chất lỏng.

Tiết lộ cấu tạo của van bi: Tìm hiểu các thành phần chính của nó

Trong thế giới phức tạp của việc kiểm soát chất lỏng, van bi đóng vai trò là người bảo vệ vững chắc, điều chỉnh dòng chất lỏng và khí với độ chính xác và độ tin cậy. Đằng sau hoạt động đơn giản nhưng hiệu quả của chúng là một thiết kế phức tạp bao gồm một số thành phần chính. Trong bài viết này,TIEMAsẽ khám phá các thành phần chính của van bi, làm sáng tỏ điều kỳ diệu về kỹ thuật cung cấp năng lượng cho thiết bị thiết yếu này.

Thân van: Nền tảng vững chắc

Trung tâm của mỗi van bi là thân van. Vỏ ngoài này cung cấp hỗ trợ cấu trúc cho van và xác định hình dạng và kích thước tổng thể của nó. Thân van chứa tất cả các bộ phận quan trọng bên trong và đóng vai trò là điểm kết nối giữa van và đường ống. Cấu trúc chắc chắn của nó đảm bảo độ bền và tính toàn vẹn của van.

Yếu tố trung tâm: Quả bóng

Quả bóng cùng tên là thành phần trung tâm và quan trọng nhất của van bi. Cấu trúc hình cầu hoặc một phần hình cầu này có một lỗ khoan hoặc lỗ trung tâm. Khả năng xoay của quả bóng trong thân van là chìa khóa để kiểm soát dòng chất lỏng. Khi van ở vị trí mở, lỗ khoan thẳng hàng với đường dẫn dòng chảy, cho phép chất lỏng đi qua mà không bị cản trở. Ngược lại, ở vị trí đóng, lỗ khoan quay theo hướng vuông góc với đường dẫn dòng chảy, chặn dòng chất lỏng một cách hiệu quả.

Đầu nối: Thân cây

Thân van có cấu trúc mảnh, hình trụ, đóng vai trò then chốt trong hoạt động của van bi. Nó kết nối với quả bóng và đóng vai trò trung gian giữa quả bóng và tay cầm hoặc đòn bẩy của van. Khi người vận hành xoay tay cầm hoặc cần gạt, chuyển động sẽ được truyền qua thân van, làm cho quả bóng quay trong thân van. Thân đảm bảo kết nối an toàn và đáng tin cậy, cho phép kiểm soát chính xác dòng chất lỏng.

Bề mặt niêm phong: Chỗ ngồi

Đế là bộ phận quan trọng chịu trách nhiệm tạo ra lớp đệm kín nước bên trong van bi. Thường được làm bằng vật liệu đàn hồi như cao su, PTFE (polytetrafluoroethylene) hoặc các chất đàn hồi khác, ghế cung cấp một bề mặt bịt kín để quả bóng ép vào khi van ở vị trí đóng. Hành động này bịt kín đường dẫn dòng chảy một cách hiệu quả, ngăn chất lỏng thoát ra ngoài và đảm bảo bịt kín.

Giao diện người dùng: Tay cầm hoặc đòn bẩy

Tay cầm hoặc đòn bẩy là điểm tương tác của người dùng với van bi. Mục đích của nó là kiểm soát dòng chất lỏng bằng cách cho phép người vận hành mở hoặc đóng van. Một thao tác xoay tay cầm 90 độ đơn giản, từ mở hoàn toàn đến đóng hoàn toàn, tương ứng với chuyển động của quả bóng trong van. Thiết kế tay cầm hoặc đòn bẩy đảm bảo dễ vận hành và điều khiển chính xác, tạo giao diện trực quan cho người dùng.

Tăng cường tính toàn vẹn của con dấu: Cơ chế niêm phong

Để nâng cao hơn nữa tính toàn vẹn của phốt, van bi có thể kết hợp các cơ chế bịt kín bổ sung. Các cơ chế này, có thể bao gồm vòng chữ O hoặc vòng đệm đàn hồi, hoạt động song song với ghế để duy trì độ kín khi van ở vị trí đóng. Những tính năng này rất quan trọng trong việc ngăn chặn bất kỳ sự rò rỉ chất lỏng nào, đảm bảo độ tin cậy của van.

Van bi là thiết bị khéo léo dựa trên sự tương tác được thiết kế cẩn thận của các bộ phận để đạt được sự kiểm soát chính xác đối với dòng chất lỏng. Từ tính toàn vẹn về cấu trúc của thân van đến khả năng quay của quả bóng, từ vai trò của thân van như một đầu nối đến khả năng bịt kín của bệ ngồi, và từ tay cầm hoặc cần gạt thân thiện với người dùng đến khả năng bảo vệ bổ sung của cơ chế bịt kín, mọi bộ phận đều phục vụ một mục đích quan trọng. Hiểu được cấu trúc giải phẫu của van bi cho phép chúng ta đánh giá cao sự sang trọng và hiệu quả của thiết bị kiểm soát chất lỏng cơ bản này.

Làvan bithích hợp cho việc tiết lưu hoặc điều tiết dòng chảy?

Van bi: Bậc thầy về điều khiển bật/tắt, không điều tiết

Trong lĩnh vực kiểm soát chất lỏng, van bi được tôn sùng vì độ bền, dễ sử dụng và độ tin cậy. Những van đa năng này phù hợp với nhiều ứng dụng khác nhau, từ hệ thống ống nước dân dụng đến các quy trình công nghiệp. Tuy nhiên, mặc dù van bi có khả năng điều khiển bật/tắt vượt trội nhưng chúng không phải là lựa chọn tốt nhất để điều tiết hoặc điều chỉnh tốc độ dòng chảy một cách chính xác. Trong bài viết này, chúng tôi đi sâu vào các đặc điểm của van bi, khám phá lý do tại sao chúng phù hợp với một số nhiệm vụ nhất định nhưng lại thiếu những nhiệm vụ khác đòi hỏi kiểm soát dòng chảy tỉ mỉ.

Khái niệm cơ bản về van bi

Trước khi đi sâu vào những hạn chế của van bi, hãy tìm hiểu thiết kế cơ bản của chúng. Van bi bao gồm một quả cầu hình cầu hoặc một phần hình cầu có lỗ ở giữa. Khi van mở hoàn toàn, lỗ khoan thẳng hàng với đường dòng chảy, cho phép chất lỏng đi qua tự do. Ở vị trí đóng, lỗ khoan quay vuông góc với đường dẫn dòng chảy, ngăn chặn dòng chất lỏng một cách hiệu quả.

Những hạn chế của việc điều tiết bằng van bi

Phạm vi điều khiển hạn chế: Van bi được thiết kế chủ yếu cho các ứng dụng bật/tắt. Mặc dù chúng có thể được mở một phần để giảm lưu lượng nhưng phạm vi điều khiển của chúng bị hạn chế so với các van điều khiển chuyên dụng như van cầu hoặc van bướm. Cố gắng tinh chỉnh tốc độ dòng chảy bằng van bi có thể dẫn đến việc kiểm soát không chính xác.

Sự nhiễu loạn và mài mòn:Khi van bi mở một phần, chất lỏng đi qua khu vực dòng chảy bị hạn chế có thể tạo ra nhiễu loạn. Dòng chảy rối có thể dẫn đến tăng độ mài mòn và tiếng ồn, điều này có thể không phù hợp với các ứng dụng yêu cầu dòng chảy trơn tru và ổn định.

Thiệt hại tiềm tàng:Việc tiết lưu quá mức bằng van bi có thể dẫn đến hư hỏng theo thời gian. Dòng chảy tốc độ cao qua van bi mở một phần có thể ăn mòn các bộ phận của van, có khả năng làm giảm tuổi thọ sử dụng của van.

Cavitation và tiếng ồn:Trong trường hợp có sự sụt giảm áp suất đáng kể trên van bi mở một phần, hiện tượng xâm thực có thể xảy ra. Xâm thực là sự hình thành và phá vỡ các bong bóng hơi trong chất lỏng, dẫn đến tiếng ồn và có khả năng làm hỏng van.

Khi nào nên sử dụng van bi

Mặc dù van bi có thể không lý tưởng cho việc điều tiết chính xác nhưng chúng tỏa sáng trong các ứng dụng cụ thể:

Điều khiển bật/tắt:Van bi rất tuyệt vời cho các ứng dụng yêu cầu điều khiển bật/tắt đơn giản và nhanh chóng. Tính dễ vận hành và độ tin cậy khiến chúng trở thành lựa chọn ưu tiên cho nhiều nhiệm vụ tắt.

Tình huống dòng chảy cao:Trong trường hợp mối quan tâm hàng đầu là xử lý tốc độ dòng chảy cao với lực cản tối thiểu, van bi toàn cổng thường được sử dụng. Chúng cung cấp dòng chảy tối đa khi mở hoàn toàn.

Van bilà công cụ kiểm soát chất lỏng vững chắc, cung cấp phương tiện đơn giản và đáng tin cậy để khởi động và dừng dòng chất lỏng. Tính linh hoạt, độ bền và dễ sử dụng của chúng khiến chúng không thể thiếu trong nhiều ứng dụng. Tuy nhiên, điều cần thiết là phải nhận ra những hạn chế của chúng khi nói đến việc điều chỉnh lưu lượng và tiết lưu chính xác. Trong những trường hợp như vậy, cần xem xét các van điều khiển chuyên dụng để đảm bảo kiểm soát dòng chảy chính xác và ổn định, giảm thiểu hao mòn và duy trì tính toàn vẹn của hệ thống. Hiểu được điểm mạnh và điểm yếu của van bi giúp các kỹ sư và người vận hành đưa ra quyết định sáng suốt và chọn loại van phù hợp cho từng nhiệm vụ cụ thể.
